聚醚胺改性環氧樹脂 FSepoxy 6160/6153
FSepoxy 6160/6153 是聚醚胺改性環氧樹脂，具有良好的柔韌性和 粘接性能，相比于普通聚醚胺改性環氧樹脂，FSepoxy 6160/6153 的突出特點是粘度低， 增韌效果更明顯。針對不同基材粘接和不同 柔韌性要求，以及不同抗沖擊性能和抗剝離性能要求，可以有針對 性地選擇 FSepoxy 6160 或 FSepoxy 2153。
1. 產品描述
|
名稱 |
FSepoxy 6160 |
FSepoxy 6153 |
|
環氧樹脂類型 |
雙酚 A 型，聚醚胺改性 |
雙酚 F 型，聚醚胺改性 |
|

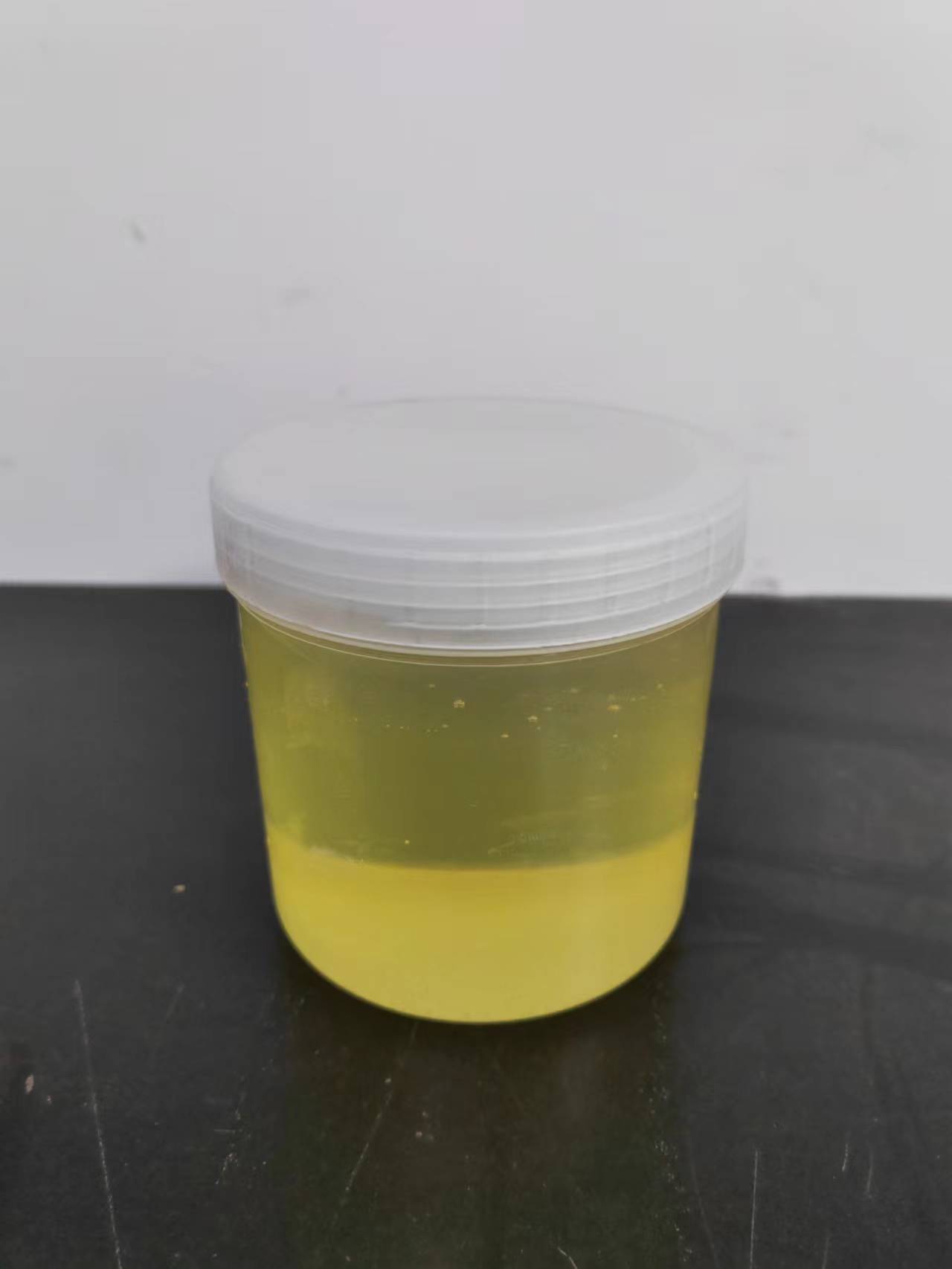

外觀 |
琥珀色透明液體 |
琥珀色透明液體 |
|
粘度@25 度/mPa.s， |
6000-10000 |
30000-60000 |
|
環氧當量 g/eq |
300 |
220 |
|
環氧值/eq/100g |
0.33 |
0.45 |
2. 雙組份配方性能對比
|
樹脂 |
樹脂 1 |
樹脂 2 |
樹脂 3 |
樹脂 4 |
樹脂 5 |
|
雙酚 A 環氧樹脂 |
100.00 |
70.00 |
70.00 |
70.00 |
70.00 |
|
二聚酸改性環氧 |
|
30.00 |
|
|
|
|
聚醚改性環氧 |
|
|
30.00 |
|
|
|
FSepoxy 6160 |
|
|
|
30.00 |
|
|
FSepoxy 6153 |
|
|
|
|
30.00 |
|
合計 |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
固化劑 |
|
||||
|
FSamine 2420F (改性聚醚胺) |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
合計 |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
樹脂：固化劑 |
2:1 |
2:1 |
2:1 |
2:1 |
2:1 |
|
*硬度/Sh-D |
82 |
70 |
75 |
75 |
78 |
|
*剪切強度/Mpa, 碳鋼 |
15.5 |
3.2 |
12.5 |
12.5 |
11.8 |
|
*剪切強度/Mpa, 鋁 |
4.2 |
3.4 |
6.7 |
8.6 |
5.3 |
|
*剪切強度/Mpa, PC |
1.6 |
3.2 |
2.7 |
4.5 |
3.9 |
*固化條件：室溫固化3天
3. 單組份配方性能對比
|
名稱 |
配方 1 |
配方 2 |
配方 3 |
配方 4 |
配方 5 |
|
雙酚 A 環氧樹脂 |
70.00 |
50.00 |
50.00 |
50.00 |
50.00 |
|
二聚酸改性環氧 |
|
20.00 |
|
|
|
|
聚醚改性環氧 |
|
|
20.00 |
|
|
|
FSepoxy 6160 |
|
|
|
20.00 |
|
|
FSepoxy 6153 |
|
|
|
|
20.00 |
|
納米碳酸鈣 |
10.00 |
10.00 |
10.00 |
10.00 |
10.00 |
|
滑石粉 |
12.50 |
12.50 |
12.50 |
12.50 |
12.50 |
|
雙氰胺 |
5.50 |
5.50 |
5.50 |
5.50 |
5.50 |
|
脲 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
|
合計 |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
Tg/°C, DSC |
129.2 |
92.0 |
93.0 |
92.5 |
100.7 |
|
*剪切強度/Mpa, 碳鋼 |
23.6 |
18.2 |
25.4 |
24.3 |
25.7 |
|
*剪切強度/Mpa, 鋁 |
13.1 |
10.8 |
16.0 |
17.2 |
20.8 |
|
*剪切強度/Mpa, 304 不銹鋼 |
19.6 |
21.3 |
25.0 |
26.7 |
24.9 |
|
*剪切強度/Mpa, 鍍鋅鋼 |
17.2 |
18.2 |
13.8 |
11.5 |
21.2 |
|
*剝離強度/N/mm, 碳鋼 |
1.1 |
1.6 |
1.8 |
3.6 |
2.4 |
4. 儲存和保質期
常溫儲存：2年
5. 包裝
20公斤/桶
