一、概述：
FScure CI系列潛伏性改性咪唑固化劑產品， 綜合性能達到或超過進口同類產品性能指標， 可滿足多種單組份環氧粘合劑產品配方需求， 可單獨使用， 單獨使用推薦用量20- 30份 ， 也可作為雙氰胺或硫醇等固化劑的催化劑使用。
|
產品 |
特點 |
外觀 |
粒徑/D90 |
典型固化條件（℃） |
|
FScure CI 6626 |
基礎產品 |

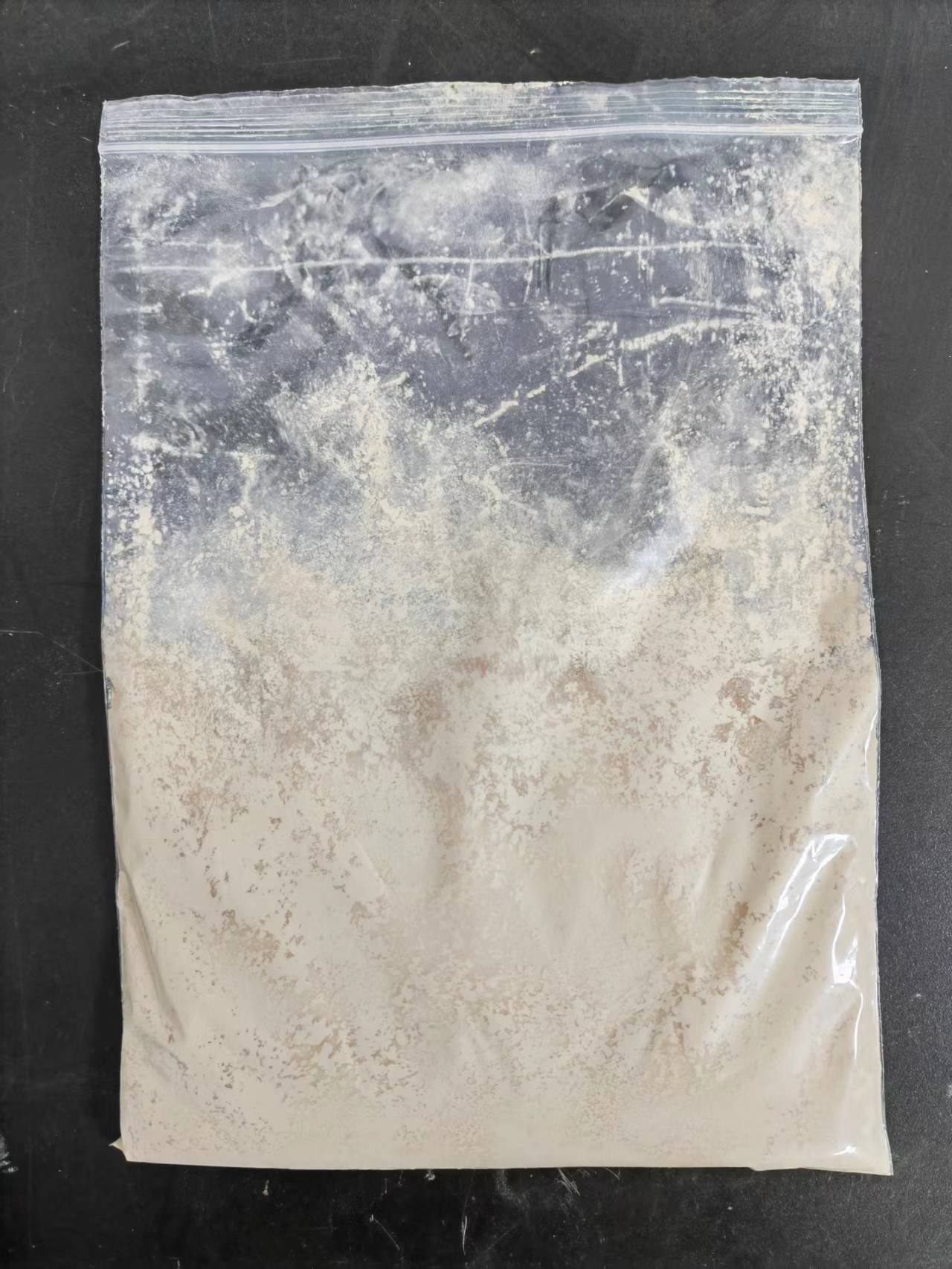

土黃色粉末 |
5-10微米 |
>=80 |
|
FScure CI 6656 |
穩定性改善品 |
土黃色粉末 |
5-10微米 |
>=80 |
|
FScure CI 6765 |
高強度咪唑 |
土黃色粉末 |
5-10微米 |
>=80 |
二、反應性能：
1、配方占比20%時，反應性能：
|
名稱 |
6626 A1 |
6656 A1 |
6765 A1 |
|
雙酚A環氧樹脂 |
100.00 |
100.00 |
100.00 |
|
FScure CI 6626 |
20.00 |
|
|
|
FScure CI 6656 |
|
20.00 |
|
|
FScure CI 6765 |
|
|
20.00 |
|
合計 |
120.00 |
120.00 |
120.00 |
|
DSC反應起始溫度/℃ |
105.82 |
108.49 |
110.35 |
|
DSC最大放熱峰溫度/℃ |
118.82 |
120.69 |
125.49 |
2、配方占比25%時，反應性能：
|
名稱 |
6626 A2 |
6656 A2 |
6765 A2 |
|
雙酚A環氧樹脂 |
100.00 |
100.00 |
100.00 |
|
FScure CI 6626 |
25.00 |
|
|
|
FScure CI 6656 |
|
25.00 |
|
|
FScure CI 6765 |
|
|
25.00 |
|
合計 |
125.00 |
125.00 |
125.00 |
|
DSC反應起始溫度/℃ |
105.30 |
107.56 |
109.88 |
|
DSC最大放熱峰溫度/℃ |
118.43 |
119.76 |
123.67 |
3、配方占比30%時，反應性能：
|
名稱 |
6626 A3 |
6656 A3 |
6765 A3 |
|
雙酚A環氧樹脂 |
100.00 |
100.00 |
100.00 |
|
FScure CI 6626 |
30.00 |
|
|
|
FScure CI 6656 |
|
30.00 |
|
|
FScure CI 6765 |
|
|
30.00 |
|
合計 |
130.00 |
130.00 |
130.00 |
|
DSC反應起始溫度/℃ |
104.65 |
107.15 |
108.17 |
|
DSC最大放熱峰溫度/℃ |
116.75 |
118.89 |
123.67 |
三、穩定性能：
1、配方占比20%時，穩定性能：
|
名稱 |
6626 A1 |
6656 A1 |
6765 A1 |
|
雙酚A環氧樹脂 |
100.00 |
100.00 |
100.00 |
|
FScure CI 6626 |
20.00 |
|
|
|
FScure CI 6656 |
|
20.00 |
|
|
FScure CI 6765 |
|
|
20.00 |
|
合計 |
120.00 |
120.00 |
120.00 |
|
初始粘度之倍數 室溫1周 |
1.00 |
1.00 |
1.00 |
|
初始粘度之倍數 室溫2周 |
1.05 |
1.00 |
1.03 |
|
初始粘度之倍數 室溫3周 |
1.05 |
1.02 |
1.06 |
|
初始粘度之倍數 室溫4周 |
1.07 |
1.06 |
1.10 |
2、配方占比25%時，穩定性能：
|
名稱 |
6626 A2 |
6656 A2 |
6765 A2 |
|
雙酚A環氧樹脂 |
100.00 |
100.00 |
100.00 |
|
FScure CI 6626 |
25.00 |
|
|
|
FScure CI 6656 |
|
25.00 |
|
|
FScure CI 6765 |
|
|
25.00 |
|
合計 |
125.00 |
125.00 |
125.00 |
|
初始粘度之倍數 室溫1周 |
1.02 |
1.00 |
1.02 |
|
初始粘度之倍數 室溫2周 |
1.05 |
1.00 |
1.05 |
|
初始粘度之倍數 室溫3周 |
1.07 |
1.02 |
1.09 |
|
初始粘度之倍數 室溫4周 |
1.08 |
1.08 |
1.10 |
3、配方占比30%時，穩定性能：
|
名稱 |
6626 A3 |
6656 A3 |
6765 A3 |
|
雙酚A環氧樹脂 |
100.00 |
100.00 |
100.00 |
|
FScure CI 6626 |
30.00 |
|
|
|
FScure CI 6656 |
|
30.00 |
|
|
FScure CI 6765 |
|
|
30.00 |
|
合計 |
130.00 |
130.00 |
130.00 |
|
初始粘度之倍數 室溫1周 |
1.05 |
1.02 |
1.04 |
|
初始粘度之倍數 室溫2周 |
1.07 |
1.04 |
1.05 |
|
初始粘度之倍數 室溫3周 |
1.08 |
1.05 |
1.09 |
|
初始粘度之倍數 室溫4周 |
1.16 |
1.12 |
1.12 |
四、包裝規格：
粉末：10kg/箱 液體：20kg/桶
五、貯存：
粉末狀潛伏性固化劑需避免與濕氣接觸，密閉保存于陰涼干燥處，
